有很多朋友可能并不清楚線束剖面分析儀是什么儀器？那今天小編就帶大家認識認識。

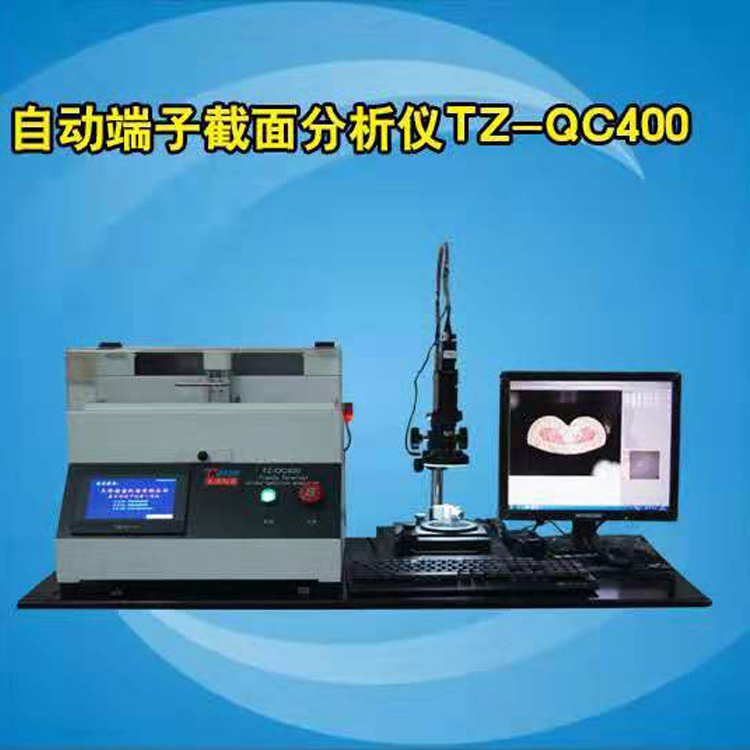

線束剖面分析儀是天澤精密儀器針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套系統由端子切割設備、研磨設備、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便、快捷。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。
簡易的操作、高品質的圖像采集系統、精確的測量分析為您的生產保駕護航。高性能顯微觀測儀和專用軟件可簡單正確地測量長度﹑計算面積。 放大倍率從 45 倍 ~ 最大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 用新開發的斷面評價專用軟件，可測定 CH?CW， 能瞬時計算出斷面面積。 在最大倍率下的測量精度為 1 ~ 2μm。
線束剖面分析儀技術參數為以下：
1.線束剖面分析儀顯微鏡：0.75X~4.5X （6檔）
2.視頻總倍率：40~260X
3.電線的適用范圍：0.05mm²~30mm²
4.電源：AC100V~AC240V
5.成像系統：工業高清視頻系統 300萬
6.精密自動切割臺（專業夾具）
7.精密自動研磨臺（專業夾具）
8.專業端子圖像分析軟件含加密鎖及光盤
9.高精度基準尺
10.端子腐蝕：液體腐蝕
11.照明光源：全白可調LED照明裝置(冷光)
